アンダーパンチクラッシャー 鋳物砂再生装置

 社団法人日本機械工業連合会 最優秀省エネルギー機器会長賞受賞

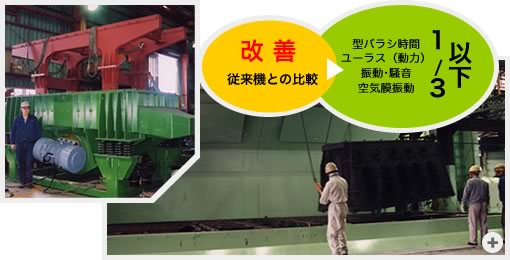

動力経費を削減し、更に作業時間を短縮。   加えて空気低周波振動を激減させ、騒音なしです。

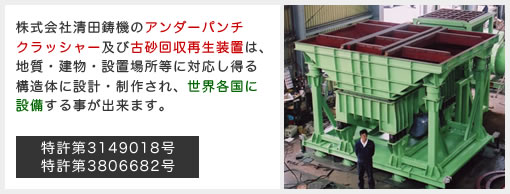

株式会社清田鋳機のアンダーパンチ クラッシャー及び古砂回収再生装置は、 地質・建物・設置場所等に対応し得る 構造体に設計・制作され、世界各国に 設備する事が出来ます。


生型解枠装置(打痕防止ワイヤー付)

特徴

  1. 金枠積戴部分と加振部分とを切り離した構造により、振動モーターは金枠全体の重量を支える必要がなくなりました。
  2. 加振部で金枠底部を大ハンマー代わりに下からたたき上げる仕組みになっていて、従来より少ない動力で型バラシに威力を発揮し、モーターに無理のかからない構造です。
  3. 同加振で大きな砂塊を小割し、オシレーターの原理で一方向に排出、次工程に定量供給します。
  4. 金枠との接触面に特殊ワイヤーロープを取付けており、ワイヤーの捻り合わせのバネ作用で音は吸収され、解枠時の騒音を低下また製品の打痕を激減させました。
  5. 振動部の表面積が小さいので空気振動を激滅させることが出来ました。
  6. 解枠と小割粉枠を同時に行うことで集塵が容易になり、また砂搬送にリフト等を使用する必要がなく作業場の環境が非常に良くなります。

主要取引先



日産鋳造株式会社

3000×4000

愛知県

株式会社藤田製作所

4500×3500

愛媛県

株式会社ミツトヨ

1600×1800

広島県

大和重工株式会社

5000×5000×2台

広島県

株式会社渡部製鋼所

2800×4000

島根県

株式会社佐々木鋳工所

3500×3500

埼玉県

日立造船株式会社
舞鶴工場

2800×4000

京都府

株式会社ダイハツメタル

2000×2100
5000×4400

島根県

株式会社高津鋳工場

3500×3000

埼玉県

株式会社戸畑製作所

1400×1200

福岡県

株式会社シンコー

4750×4400

1800×2000

広島県

田口鋳造株式会社

2500×3200×2台

広島県

福山鋳造株式会社

2400×2200

岡山県

荏原インドネシア

2500×2000

インドネシア

鍋屋バイティック株式会社

1600×1600

岐阜県

株式会社トミナガ

2200×2800

高知県

頴杰鋳造鋳造(股)公司

5000×4400×5台

台湾

株式会社太田鋳造所

5000×5000

広島県

PKTオカモト

3500×4500×2台

タイ

THAI.YOSITAKE

1800×1600

タイ

九州三井アルミニウム工業 株式会社

1600×1600

福岡県
前川鋳工造機(株) 平田工場

1500×4500

島根県
福島製鋼 株式会社

1600×1250

福島県
株式会社 荏原金属

2500×2500

千葉県
三井ミーハナイト・メタル(株)伊達製鋼所

3000×2000

福島県
ナカシマプロペラ ベトナム

2700×2650×2台

ベトナム
北榮鐵工 株式会社

2200×2200

山形県
大強鋼鐵鋳造(股)公司

2500×2200

台湾
 ヤンマーキャステクノ  4000×2900  松江
 アサゴエ工業  4000×1500  岡山北区
 台湾志誠鋳造  5000×4400×2台  台湾
 NTN鋳造株式会社  4500×1500×2台 島根県
 活芒ヨ松山製造所  4500×1500  愛媛県
ヤンマーインドネシヤ

4500×1200

インドネシヤ
友鉄工業株式会社 3500×2600×2台 広島県

他 多数ページトップに戻る技術提供

世界のシェアNO.1の新東工業株式会社向け技術提供

SHU型従来のシェイクアウトによる地下振動・空気膜振動・騒音等の対策として、アンダーパンチクラッシャーの基本特許提供を熱望され、平成12年以降当社は、全国鋳物工場各位様のお役に立てればとの思いから、技術提供を開始致しました。同機(SHU型)の販売は新東工業株式会社が行い、株式会社清田鋳造は全ての製造を行っております。



主要取引先

(SHU型)



新東工業株式会社豊川製作所

2500×2500

愛知県

武山鋳造株式会社

3500×3000

愛知県

株式会社田島軽金属

3000×2500

埼玉県

やまと鋳造工業

2500×2500

青森県

ホーコス株式会社

2500×2500

広島県

三菱重工 三原

3000×3000

広島県

エマティ工業株式会社桂川

2500×2000

福井県

株式会社川鋳

2500×2500

福井県



※その他、生型バラシ専用機・アルミ中子砂落とし専用機などの特注品もあります。
